Doppelfenster mit Unterlicht "ADRIAN" symmetrisch 2-fach verglast

Vorschau: Kunststoff Fenster "ADRIAN" 74 mm 2-fach Verglasung symm Ki / Ki Pfosten mit Unterlicht fest 2-flügelig

Vorschau: Mehrfach ISO Wärmeschutz Klarglas

Vorschau: PVC Fenster G74 Profilquerschnitt

Vorschau: PVC Fenster G74 Profilquerschnitt bemaßt

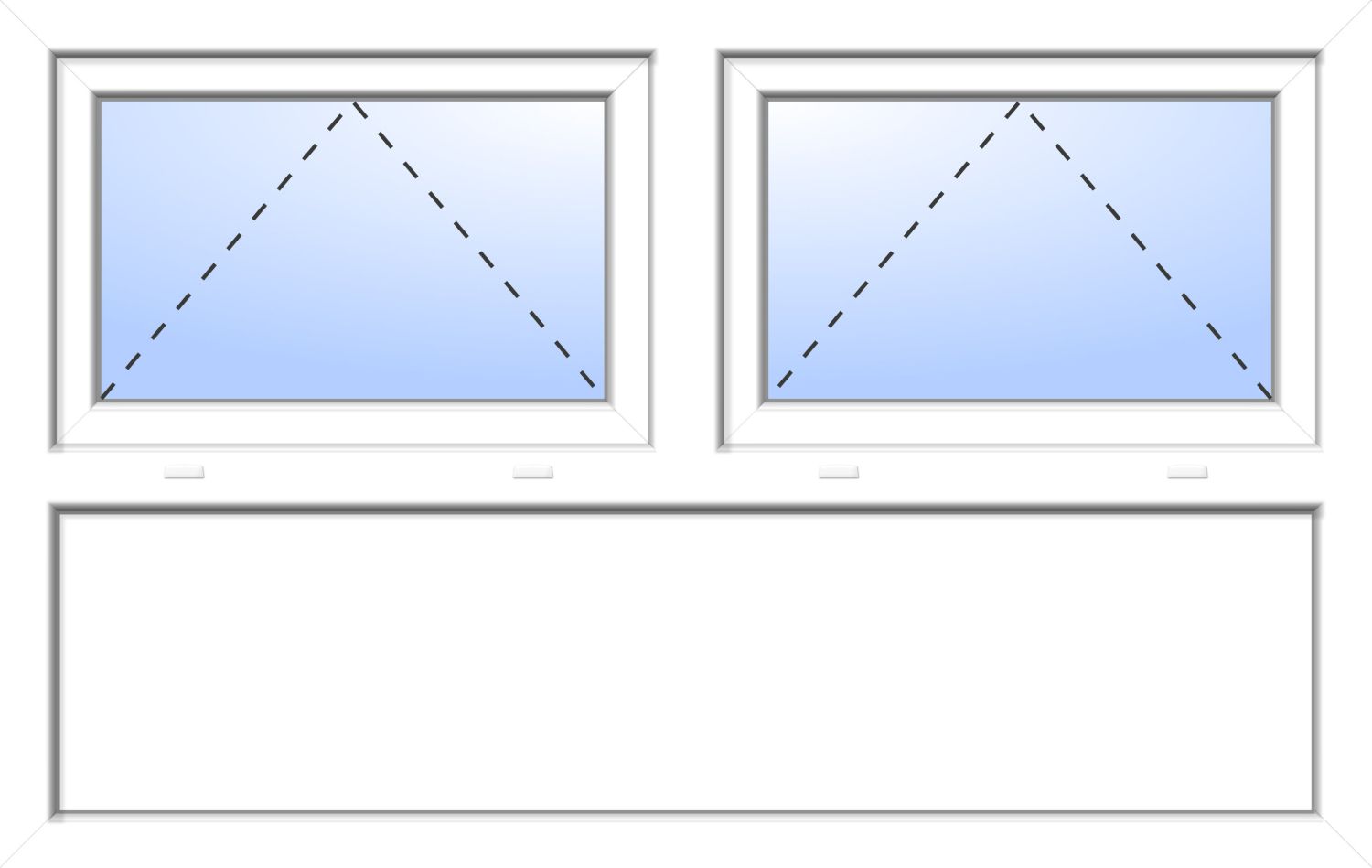

Kunststoff Fenster "ADRIAN" 74 mm 2-fach Verglasung symm Ki / Ki Pfosten mit Unterlicht fest 2-flügelig

PVC Fenster G74 Profilquerschnitt bemaßt

Rahmenverbreiterung möglich

Bodeneinstand möglich

Bei den Abbildungen handelt es sich zum Teil um digitale Grafikbilder mit beispielhaften Maßen und Zubehör.

Artikel anpassen

Farbe/Dekor

Verglasung

Verriegelung

Mehrfach Pilzkopfverriegelung

Individuelle Anpassungen

Rahmenaußenmaß

(Pflichtfeld)

Breite in cm

Zurücksetzen

Höhe in cm

Zurücksetzen

Griffset

Zurücksetzen

Anwendung

Für einen kontrollierten Luftwechsel und sichere Entfeuchtung ohne Zugerscheinung. Zur Vermeidung von Schimmelschäden. Für normale und erhöhte Schallschutzanforderungen.

Einsatzbereiche

Als Lüftungssystem zur Feuchteschutzlüftung im Neubau und auch bei bestehenden Gebäuden.
Nutzerunabhängig und manipulationsfrei. Zur Vorbeugung und Bekämpfung der Ursachen von Feuchteschäden und Schimmelpilz.
Als Außenbauteilluftdurchlass (ALD) in Verbindung mit Schachtlüftungen oder Abluftanlagen.
Zur Feuchteabfuhr im Rahmen der Querlüftung unter Berücksichtigung der bauphysikalischen Gesetzmäßigkeiten.
Zur Verbrennungsluftversorgung von Feuerstätten. Sowohl für den werkseitigen Einbau als auch für die Nachrüstung eingebauter Fenster geeignet.

Funktionsweise und Frischluftführung

Die Außenluft wird über die Blendrahmeneinströmdichtung (BED) als vorerwärmte Luft an die Module geführt. Die Luftweiterleitung erfolgt durch den Regel-air® und von dort über eine spezielle Flügellüfterdichtung (FLD) ins Rauminnere mit Strömungsrichtung unter die Wohnungsdecke.
Bei stärkeren Windgeschwindigkeiten regeln die Lüfterklappen automatisch die einströmende Luft ab, so dass keine Zugerscheinungen auftreten können. Die Arbeitsweise ist rein mechanisch: Der Lüfter reagiert selbstständig auf Winddruckänderungen am und um das Gebäude.


REGEL-air® FFL Klappe offen	REGEL-air® FFL Klappe geschlossen

Mit REGEL-air® Schimmel vorbeugen

In zahlreichen Objekten wurde nachgewiesen, dass die Lüftung mit REGEL-air® Fensterlüftern Schimmelschäden vorbeugt. Wurde ein vorhandener Schimmelbefall beseitigt und REGEL-air® nachgerüstet, so trat aufgrund der Reduzierung der Luftfeuchtigkeit kein erneuter Schimmelbefall auf.

Energieeinsparung in der Praxis

Das Geheimnis dieser Einsparung liegt in der Phy sik:
Durch die Reduzierung der relativen Raumluftfeuchte wird weniger Energie benötigt, um die Luft zu erwärmen, da trockene Luft leichter zu erwärmen ist als feuchte Luft.
Ein weiterer Effekt ist die Austrocknung der Wände. Diese erhalten so wieder ihre ursprünglichen Dämmeigenschaften zurück, was für eine gute Energiebilanz sehr wichtig ist

Wartung und Reinigung

Im Gegensatz zu den ventilatorgestützten Lüftungssystemen mit Zu- und Abluft, bei denen die Leitungen in Decken oder Estrichböden liegen, sind bei allen REGEL-air® Lüftungssystemen die Lüftungswege einsehbar und leicht zu reinigen.

Zertifiziert und Geprüft

Rein mechanische Wirkungsweise
Keine zusätzliche Energieversorgung erforderlich
Klassifizierung der Luftdurchlässigkeit nach DIN EN 1026 und DIN EN 12207 Klasse 3
Schlagregendicht nach DIN EN 1027 und 12208 bis 600 Pa
Leistungsgeprüft nach DIN EN 13141-1
Zulässig nach EnEV und DIN 1946-6

Fensterlüfter

Zurücksetzen

Fensterbankanschluss

Zurücksetzen

Beim Kauf von mehreren Fenstern empfehlen wir Ihnen den Erwerb von lediglich einem Montageset. Beachten Sie bitte, dass die Montagesets in der Regel für Türen ausgelegt sind. Gegebenenfalls werden nicht alle Bestandteile für ein Fenster benötigt. Zusätzlich können Sie dann die noch benötigten Schrauben durch passende BAMOX® Rahmenschraubensets ergänzen.

Wie viele Schrauben Sie benötigen ist zum Glück nach RAL festgelegt und lässt sich wie folgt ermitteln:
In der Senkrechten sollte die erste Befestigung sowohl von oben als auch von unten etwa 15 cm von der Fensterecke entfernt gesetzt werden. Zwischen diesen Punkten dürfen die weiteren Schrauben maximal einen Abstand von 70 cm haben, weshalb in den meisten Fällen drei Fensterrahmenschrauben vertikal verwendet werden.
In der Waagerechten sollten keine Schrauben in den Ecken angebracht werden, jedoch gilt auch hier der Maximalabstand von 70 cm. Dadurch befindet sich waagerecht meist genau eine Fensterrahmenschraube mittig im Rahmen.


	Empfohlen	Möglich	Möglich
Montagematerial	Set S	Set M	Set L
Rahmenschrauben T30	10x	12x	14x
Verbindungsschrauben T25	✖	✖	6x
Holzkeile	6x	8x	8x
Kunststoffkeile (groß)	1x	2x	2x
Kunststoffkeile (klein)	1x	2x	2x
Abdeckkappe mit Stift Weiß RAL 9016	10x	12x	14x
Abdeckkappe mit Stift Schwarz RAL 9005	10x	12x	14x
Werkzeug	Set S	Set M	Set L
SDS Bohrer	✔	✔	✔
Torx-Bit T30	✔	✔	✔
Torx-Bit T25	✖	✖	✔
Innensechskant	✖	✔	✔
Cuttermesser Pro	✖	✔	✔
Handschuhe	✔	✔	✔
Zimmermannsbleistift	✔	✔	✔
	anzeigen	anzeigen	anzeigen

Montageset

Zurücksetzen

Zur Befestigung im Mauerwerk empfehlen wir Ihnen abhängig von der Größe des Fensters entsprechend eines der folgenden Schraubensets. Für das passende Montagematerial empfehlen wir außerdem eines unserer BAMOX® Montagesets.

Die Rahmenschrauben sind selbst schneidend und haben einen Durchmesser von 7,5 mm. Die Aufnahme ist Torx TX30.

	anzeigen	anzeigen	anzeigen
	Set 152/6	Set 152/8	Set 152/10
Rahmenschrauben T30	6x	8x	10x
Schraubenlänge	152 mm	152 mm	152 mm
Abdeckkappe mit Stift Weiß RAL 9016	6x	8x	10x
Abdeckkappe mit Stift Schwarz RAL 9005	6x	8x	10x
	anzeigen	anzeigen	anzeigen	anzeigen
	Set 182/6	Set 182/8	Set 182/10	Set 182/12
Rahmenschrauben T30	6x	8x	10x	12x
Schraubenlänge	182 mm	182 mm	182 mm	182 mm
Abdeckkappe mit Stift Weiß RAL 9016	6x	8x	10x	12x
Abdeckkappe mit Stift Schwarz RAL 9005	6x	8x	10x	12x
	anzeigen	anzeigen	anzeigen	anzeigen
	Set 182/14	Set 182/16	Set 212/6	Set 212/8
Rahmenschrauben T30	14x	16x	6x	8x
Schraubenlänge	182 mm	182 mm	212 mm	212 mm
Abdeckkappe mit Stift Weiß RAL 9016	14x	16x	6x	8x
Abdeckkappe mit Stift Schwarz RAL 9005	14x	16x	6x	8x
	anzeigen	anzeigen	anzeigen	anzeigen
	Set 212/10	Set 212/12	Set 212/14	Set 212/16
Rahmenschrauben T30	10x	12x	14x	16x
Schraubenlänge	212 mm	212 mm	212 mm	212 mm
Abdeckkappe mit Stift Weiß RAL 9016	10x	12x	14x	16x
Abdeckkappe mit Stift Schwarz RAL 9005	10x	12x	14x	16x

Schraubenset

Zurücksetzen

Pflegeset

Zurücksetzen

ANWENDUNG

Einkomponenten Polyurethanschaum ISOLBAU eignet sich zum Abdichten und Einbau von Türen und Fenstern, Isolieren und Verlegen von Rohren, nachträglichen Dämmarbeiten, Wärmedämmung von Dächern und Warmdächern, Abdichtung von Konstruktionsräumen, Trennwänden. Das Produkt weist sehr gute Hafteigenschaften bei einer überwiegenden Anzahl von Baumaterialien, wie z.B. PCV-Profile, Holz und Holzwerkstoffe, Ziegelsteine, Beton, Gips und Metall, auf.

VERARBEITUNG

Den Untergrund gründlich reinigen und entfetten. Um stäubenden Untergrund zu festigen, diesen mit ISOLBAU Tiefengrund oder ISOLBAU Isogrund grundieren. Vor Gebrauch sicherstellen, dass die Dose die erforderliche Plustemperatur hat (optimal +20°C). Vor Beginn der Arbeiten Dose kräftig schütteln (ca. 30 Sekunden lang), um die Komponenten gut zu vermischen. Die Arbeitsfläche mit Wasser befeuchten. Während der Applikation muss sich die Dose in der Arbeitsposition „mit dem Boden nach oben“ befinden. Spalte bis zu 60% der Tiefe, jedoch nicht mehr als 5 cm pro Schicht ausfüllen, Spalte mit einer Breite von mehr als 5 cm in Lagen ausfüllen. Jede Lage nach Auftragen mit Wasser befeuchten. Überschüssigen Schaum nach Aushärten mechanisch (z. B. mit Messer) entfernen. Nach vollständigem Aushärten den Schaum vor den Einwirkungen von UV-Licht mithilfe von z. B. Silikonmassen, Putzen, Farben oder anderen Schutzmaterialien sichern.

LAGERUNG UND HALTBARKEIT

Produkt in verschlossener Verpackung in senkrechter Position (um das Verstopfen des Ventils zu verhindern) in einem gut belüfteten Raum und bei einer Temperatur von +5°C bis +35°C (vorzugsweise Zimmertemperatur) weit von direkter Sonneneinstrahlung und anderen Wärme- und Zündquellen lagern. Lagerung unter abweichenden Bedingungen kann die Lagerfähigkeit des Produkts sogar um 3 Monate verkürzen. Lagerfähigkeit: 12 Monate. Das Verfallsdatum befindet sich am Verpackungsboden.

WARNHINWEISE

Enthält Isocyanate. Hinweise des Herstellers beachten. Behälter steht unter Druck: vor Sonnenbestrahlung und Erhitzung über +50°C schützen. Nicht durchstechen oder verbrennen, auch nicht nach der Verwendung. Nicht über offener Flamme oder glühendem Material versprühen. Von Zündquellen fernhalten. Nicht rauchen. Darf nicht in die Hände von Kindern gelangen. Bei Personen, die bereits für Diisocyanate sensibilisiert sind, kann der Umgang mit diesem Produkt allergische Reaktionen auslösen. Bei Asthma, ekzematösen Hauterkrankungen oder anderen Hautproblemen jeden Kontakt, darunter Hautkontakt, mit dem Produkt vermeiden.

Achtung!

Aufgrund der Chemikalien-Verbotsverordnung (ChemVerbotsV) sind wir verpflichtet Sie auf die Gefahrstoffe im Montageschaum, Dämmstoffkleber aufmerksam zu machen. Der hier angebotene Schaum, Dämmstoffkleber beinhaltet MDI (Diphenylmethandiisocyanate) welcher mit dem R40 Satz "Verdacht auf krebserregende Wirkung" gekennzeichnet ist.

Montageschaum

Zurücksetzen

Fugendichtband

Zurücksetzen

Anmerkungen

Zurücksetzen

1.014,00 € *

pro Stück; inkl. MwSt. zzgl. Versandkosten

Lieferzeit 3 - 8 Woche(n)
Modell ADRIAN
Artikel-Nr. BHS12741
Logistik-Nr. FE1.1154.909.751.A

Das Element wird extra für Sie angefertigt!

Seitenteile & Oberlichter

Ihre Wunschkonfiguration ist nicht dabei? Kein Problem!
Nutzen Sie unser individuelles Anfrageformular und wir ertsellen Ihnen ein maßgeschneidertes Angebot.

Angebot anfordern

Konfigurieren Sie sich das Fenster "ADRIAN" individuell nach den baulichen Vorgaben Ihres... mehr

Menü schließen

Produktinformationen "Kunststoff Fenster "ADRIAN" 74 mm 2-fach Verglasung symm Ki / Ki Pfosten mit Unterlicht fest 2-flügelig"

Konfigurieren Sie sich das Fenster "ADRIAN" individuell nach den baulichen Vorgaben Ihres Projektes. Auf Maß gefertigt. Wunsch-Farbe und -Glasart, sowie mit der passenden Ausstattung. Wählen Sie aus den sowohl modernen als auch klassischen Farben: Weiß, Anthrazitgrau, Silbergrau, Moosgrün, Basaltgrau, Anthrazitgrau/Eisenglimmer oder Tiefschwarz und Holzdekoren: Golden Oak, Nussbaum oder Mahagoni. Bei den Glasarten haben Sie die Auswahl aus Mastercarré-Glas, Klarglas, Ornamentglas 504 oder Satinato (Milchglas), alle Gläser sind als Sicherheitsglas verfügbar. Das GEALAN S 8000 Profilsystem sorgt für eine zuverlässige Wärmedämmung. Das PVC Fenster "ADRIAN" 74mm 2-flügelig symm Ki / Dr Pfosten Unterlicht fest 2-fach Glas ist perfekt geeignet für Küche oder Treppenhaus!

Technische Daten zu "Kunststoff Fenster "ADRIAN" 74 mm 2-fach Verglasung symm Ki / Ki Pfosten mit Unterlicht fest 2-flügelig"

Fenstertyp	mit Unterlicht , Zweiflügeliges Fenster symmetrisch oder Pfosten
Material	Kunststoff
Breite	90 cm bis 200 cm
Höhe	140 cm bis 240 cm
Farbe	Verkehrsweiß ähnlich RAL9016 (Grundmaterial) Tiefschwarz ähnlich RAL9005 (Glattfolie) Anthrazit ähnlich RAL7016 (Glattfolie) Basaltgrau ähnlich RAL7012 (Glattfolie) Silbergrau ähnlich RAL7001 (Glattfolie) Moosgrün ähnlich RAL6005 (Strukturfolie) Eisenglimmer ähnlich DB703 (Feinstrukturfolie) Achten Sie bitte darauf, dass die Produkte in Farben wie zum Beispiel Anthrazit, Titan, Dunklegrau, Mahagoni, dunklen Blau, Grün oder sonstigen dunklen Farben nicht für dauerhafte, direkte Sonneneinstrahlung geeignet sind. Wir empfehlen Ihnen daher ein Vordach zu verwenden.
Dekor	Mahagoni holzähnlich (strukturierte Folie) Golden Oak holzähnlich (strukturierte Folie) Nussbaum holzähnlich (strukturierte Folie) Achten Sie bitte darauf, dass die Produkte in Dekoren wie Golden Oak, Nussbaum, Mahagoni oder anderen dunklen Dekoren nicht für dauerhafte, direkte Sonneneinstrahlung geeignet sind. Wir empfehlen Ihnen daher ein Vordach zu verwenden.
Profilsystem	GEALAN S 8000
Glasart	2-fach ISO Wärmeschutz Klarglas 2-fach ISO Wärmeschutz Ornamentglas 504 2-fach ISO Wärmeschutz Mastercarré 2-fach ISO Wärmeschutz Satinato (Milchglas) Verbundsicherheitsglas (VSG)
Wärmedämmwert	1.30 W/m²K
Schalldämmung	33 dB
Widerstandsklasse	Keine
Verriegelung	Mehrfach Pilzkopfverriegelung
Aufbau Fensterflügel	Das Fenster ist mit einem Fensterflügel mit umlaufender Stahlverstärkung im Inneren des Füllungsrahmen versehen
Aufbau Fensterrahmen	5-Kammersystem Kunststoff-Profile (GEALAN), Rahmen ist umlaufend mit Stahl verstärkt, Blockzarge
Fensterflügel-Profilstärke	74
Oberflächenverarbeitung	Unbehandelt oder Foliert
Wärmedämmwert Fenster	1.3 W/m²K
Ausführung	Fensterflügel & Rahmen
Öffnungsrichtung	innen
Wärmedämmwert Glas	1.10 W/m²K
Blendrahmen-Profilbreite	66 mm
Flügel-Profilstärke	74
Blendrahmen-Profilstärke	74 mm
Garantiedauer	5 Jahre
Gesamt-Profilstärke	90,5 mm
Dichtung	2 Anschlagdichtungen, umlaufend
Verglasungsaufbau	4 mm Optikglas / 16 mm / 4 mm Klarglas oder 4+4 mm VSG Optikglas / 12 mm / 4 mm Klarglas

Fenstergriff (weiß)
	Farbe: Weiß (RAL 9016) Material: Aluminium
Fenstergriff (weiß) abschließbar
	Farbe: Weiß (RAL 9016) Material: Aluminium
Fenstergriff „HOPPE New York"
	Farbe: Silber Material: Aluminium Form: rund Besonderheit: Secustik
Fenstergriff „HOPPE SecuForte Toulon"
	Farbe: Schwarz Material: Aluminium Form: eckig Besonderheit: automatische Griffsperre (einfach sicher)
Fenstergriff „HOPPE SecuForte Hamburg"
	Farbe: Edelstahloptik Material: Aluminium Form: rund Besonderheit: automatische Griffsperre (einfach sicher)
Fenstergriff „HOPPE Hamburg"
	Farbe: Schwarz Material: Aluminium Form: rund Besonderheit: automatische Griffsperre (einfach sicher)

Neubau	Altbau

Neubau	Altbau
